hgemm_mma_m16n8k16_naive_kernel

鱿鱼圈 Lv4
  2026-03-02 23:50 2026-03-02 23:50 创建   2026-06-05 23:02:25 2026-06-05 23:02:25 更新

hgemm_mma_m16n8k16_naive_kernel详解

仓库链接：xlite-dev/HGEMM at eee72be829545bd6bd115a4b252b5068c9f61597

代码链接：HGEMM/kernels/hgemm/mma/hgemm_mma.cu at eee72be829545bd6bd115a4b252b5068c9f61597 · xlite-dev/HGEMM

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
#define WARP_SIZE 32
#define DEVICE_INLINE __device__ inline
#define HOST_DEVICE_INLINE __device__ __host__ inline
#define INT4(value) (reinterpret_cast<int4*>(&(value))[0])
#define FLOAT4(value) (reinterpret_cast<float4*>(&(value))[0])
#define HALF2(value) (reinterpret_cast<half2*>(&(value))[0])
#define BFLOAT2(value) (reinterpret_cast<__nv_bfloat162*>(&(value))[0])
#define LDST32BITS(value) (reinterpret_cast<half2*>(&(value))[0])
#define LDST64BITS(value) (reinterpret_cast<float2*>(&(value))[0])
#define LDST128BITS(value) (reinterpret_cast<float4*>(&(value))[0])
#define CP_ASYNC_COMMIT_GROUP() asm volatile("cp.async.commit_group;\n" ::)
#define CP_ASYNC_WAIT_ALL() asm volatile("cp.async.wait_all;\n" ::)
#define CP_ASYNC_WAIT_GROUP(n) asm volatile("cp.async.wait_group %0;\n" ::"n"(n))
// ca(cache all, L1 + L2): support 4, 8, 16 bytes, cg(cache global, L2): only support 16 bytes.
#define CP_ASYNC_CA(dst, src, bytes) asm volatile("cp.async.ca.shared.global.L2::128B [%0], [%1], %2;\n" ::"r"(dst), "l"(src), "n"(bytes))
#define CP_ASYNC_CG(dst, src, bytes) asm volatile("cp.async.cg.shared.global.L2::128B [%0], [%1], %2;\n" ::"r"(dst), "l"(src), "n"(bytes))
#define LDMATRIX_X1(R, addr) asm volatile("ldmatrix.sync.aligned.x1.m8n8.shared.b16 {%0}, [%1];\n" : "=r"(R) : "r"(addr))
#define LDMATRIX_X2(R0, R1, addr) asm volatile("ldmatrix.sync.aligned.x2.m8n8.shared.b16 {%0, %1}, [%2];\n" : "=r"(R0), "=r"(R1) : "r"(addr))
#define LDMATRIX_X4(R0, R1, R2, R3, addr) asm volatile("ldmatrix.sync.aligned.x4.m8n8.shared.b16 {%0, %1, %2, %3}, [%4];\n" : "=r"(R0), "=r"(R1), "=r"(R2), "=r"(R3) : "r"(addr))
#define LDMATRIX_X1_T(R, addr) asm volatile("ldmatrix.sync.aligned.x1.trans.m8n8.shared.b16 {%0}, [%1];\n" : "=r"(R) : "r"(addr))
#define LDMATRIX_X2_T(R0, R1, addr) asm volatile("ldmatrix.sync.aligned.x2.trans.m8n8.shared.b16 {%0, %1}, [%2];\n" : "=r"(R0), "=r"(R1) : "r"(addr))
#define LDMATRIX_X4_T(R0, R1, R2, R3, addr) asm volatile("ldmatrix.sync.aligned.x4.trans.m8n8.shared.b16 {%0, %1, %2, %3}, [%4];\n" : "=r"(R0), "=r"(R1), "=r"(R2), "=r"(R3) : "r"(addr))
#define HMMA16816(RD0, RD1, RA0, RA1, RA2, RA3, RB0, RB1, RC0, RC1) asm volatile("mma.sync.aligned.m16n8k16.row.col.f16.f16.f16.f16 {%0, %1}, {%2, %3, %4, %5}, {%6, %7}, {%8, %9};\n" : "=r"(RD0), "=r"(RD1) : "r"(RA0), "r"(RA1), "r"(RA2), "r"(RA3), "r"(RB0), "r"(RB1), "r"(RC0), "r"(RC1))

HOST_DEVICE_INLINE
int div_ceil(int a, int b) { return (a % b != 0) ? (a / b + 1) : (a / b); }


// only 1 warp per block(32 threads), m16n8k16. A, B, C: all row_major.
template<const int MMA_M=16, const int MMA_N=8, const int MMA_K=16>
__global__ void hgemm_mma_m16n8k16_naive_kernel(half* A, half* B, half* C,
                                                int M, int N, int K) {
  const int bx = blockIdx.x;
  const int by = blockIdx.y;
  const int NUM_K_TILES = div_ceil(K, MMA_K);
  constexpr int BM = MMA_M; // 16
  constexpr int BN = MMA_N; // 8
  constexpr int BK = MMA_K; // 16

  __shared__ half s_a[MMA_M][MMA_K]; // 16x16
  __shared__ half s_b[MMA_K][MMA_N]; // 16x8
  __shared__ half s_c[MMA_M][MMA_N]; // 16x8

  const int tid = threadIdx.y * blockDim.x + threadIdx.x; // within block
  const int lane_id = tid % WARP_SIZE; // 0~31

  // s_a[16][16], 每行16，每线程load 8，需要2线程，共16行，需2x16=32线程
  const int load_smem_a_m = tid / 2; // row 0~15
  const int load_smem_a_k = (tid % 2) * 8; // col 0,8
  // s_b[16][8], 每行8，每线程load 8，需要1线程，共16行，需16线程，只需一半线程加载
  const int load_smem_b_k = tid; // row 0~31, but only use 0~15
  const int load_smem_b_n = 0; // col 0
  const int load_gmem_a_m = by * BM + load_smem_a_m; // global m
  const int load_gmem_b_n = bx * BN + load_smem_b_n; // global n
  if (load_gmem_a_m >= M && load_gmem_b_n >= N) return;

  uint32_t RC[2] = {0, 0};

  #pragma unroll
  for (int k = 0; k < NUM_K_TILES; ++k) {
    // gmem_a -> smem_a
    int load_gmem_a_k = k * BK + load_smem_a_k; // global col of a
    int load_gmem_a_addr = load_gmem_a_m * K + load_gmem_a_k;
    LDST128BITS(s_a[load_smem_a_m][load_smem_a_k]) = (
      LDST128BITS(A[load_gmem_a_addr]));

    // gmem_b -> smem_b
    if (lane_id < MMA_K) {
      int load_gmem_b_k = k * MMA_K + load_smem_b_k; // global row of b
      int load_gmem_b_addr = load_gmem_b_k * N + load_gmem_b_n;
      LDST128BITS(s_b[load_smem_b_k][load_smem_b_n]) = (
        LDST128BITS(B[load_gmem_b_addr]));
    }
    __syncthreads();

    uint32_t RA[4];
    uint32_t RB[2];

    // ldmatrix for s_a, ldmatrix.trans for s_b.
    // s_a: (0,1)*8 -> 0,8 -> [(0~15),(0,8)]
    uint32_t load_smem_a_ptr = __cvta_generic_to_shared(
      &s_a[lane_id % 16][(lane_id / 16) * 8]);
    LDMATRIX_X4(RA[0], RA[1], RA[2], RA[3], load_smem_a_ptr);
    uint32_t load_smem_b_ptr = __cvta_generic_to_shared(
      &s_b[lane_id % 16][0]);
    LDMATRIX_X2_T(RB[0], RB[1], load_smem_b_ptr);

    HMMA16816(RC[0], RC[1], RA[0], RA[1], RA[2], RA[3], RB[0], RB[1], RC[0], RC[1]);

    __syncthreads();
  }

  // s_c[16][8], https://docs.nvidia.com/cuda/parallel-thread-execution/index.html
  // #matrix-fragments-for-mma-m16n8k16-with-floating-point-type
  // [0~7][0~3 u32 -> 0~7 f16], [8~15][0~3 u32 -> 0~7 f16]
  LDST32BITS(s_c[lane_id / 4    ][(lane_id % 4) * 2]) = LDST32BITS(RC[0]);
  LDST32BITS(s_c[lane_id / 4 + 8][(lane_id % 4) * 2]) = LDST32BITS(RC[1]);

  __syncthreads();

  // store s_c[16][8]
  if (lane_id < MMA_M) {
    // store 128 bits per memory issue.
    int store_gmem_c_m = by * BM + lane_id;
    int store_gmem_c_n = bx * BN;
    int store_gmem_c_addr = store_gmem_c_m * N + store_gmem_c_n;
    LDST128BITS(C[store_gmem_c_addr]) = (LDST128BITS(s_c[lane_id][0]));
  }
}

1. 什么是 MMA 指令？

MMA (Matrix Multiply-Accumulate) 是 NVIDIA Tensor Core 提供的矩阵乘累加指令，可以在一条指令中完成小规模矩阵乘法。

1.1 m16n8k16 指令规格

1
2
3
4
5
6
7
8
9
mma.sync.aligned.m16n8k16.row.col.f16.f16.f16.f16
     │            │         │   │   │   │   │   └─ D 类型 (f16)
     │            │         │   │   │   │   └─ C 类型 (f16)
     │            │         │   │   │   └─ B 类型 (f16)
     │            │         │   │   └─ A 类型 (f16)
     │            │         │   └─ B 布局 (col-major)
     │            │         └─ A 布局 (row-major)
     │            └─ 矩阵维度: M=16, N=8, K=16
     └─ 同步执行

计算: D[16×8] = A[16×16] × B[16×8] + C[16×8]

1.2 性能对比

方式 一条指令计算量 说明
CUDA Core (HFMA) 1×1×1 = 2 FLOPs 单个 FMA
Tensor Core (m16n8k16) 16×8×16×2 = 4096 FLOPs 一个 warp 协作

加速比: 4096 / (32 × 2) = 64倍 (理论上)

2. Kernel 概述

1
2
3
template<const int MMA_M=16, const int MMA_N=8, const int MMA_K=16>
__global__ void hgemm_mma_m16n8k16_naive_kernel(half* A, half* B, half* C,
                                                int M, int N, int K)

2.1 Launch 配置

1
2
dim3 block(WARP_SIZE);  // 32 threads = 1 warp
dim3 grid(N/8, M/16);   // 每个 block 计算 16×8 的输出

关键: MMA 指令需要整个 warp (32 threads) 协作执行！

2.2 Shared Memory 布局

1
2
3
__shared__ half s_a[MMA_M][MMA_K]; // 16×16 = 512 bytes
__shared__ half s_b[MMA_K][MMA_N]; // 16×8 = 256 bytes
__shared__ half s_c[MMA_M][MMA_N]; // 16×8 = 256 bytes

3. 数据加载 (Global → Shared)

3.1 加载 A 矩阵

1
2
3
4
5
6
7
// s_a[16][16]: 每行 16 个 half，每线程加载 8 个，需要 2 线程/行
// 共 16 行，需要 16×2 = 32 线程 (刚好 1 warp)
const int load_smem_a_m = tid / 2;           // 行号: 0~15
const int load_smem_a_k = (tid % 2) * 8;     // 列号: 0 或 8

// 加载 128 bits (8 × half)
LDST128BITS(s_a[load_smem_a_m][load_smem_a_k]) = LDST128BITS(A[addr]);

图示:

1
2
3
4
Thread 0,1   → s_a[0][0:7], s_a[0][8:15]   (第 0 行)
Thread 2,3   → s_a[1][0:7], s_a[1][8:15]   (第 1 行)
...
Thread 30,31 → s_a[15][0:7], s_a[15][8:15] (第 15 行)

3.2 加载 B 矩阵

1
2
3
4
5
// s_b[16][8]: 每行 8 个 half，每线程加载 8 个，只需 1 线程/行
// 共 16 行，需要 16 线程 (只用一半 warp)
if (lane_id < MMA_K) {  // lane_id < 16
    LDST128BITS(s_b[load_smem_b_k][0]) = LDST128BITS(B[addr]);
}

4. ldmatrix 指令详解 ⭐

ldmatrix 是专为 MMA 设计的数据加载指令，从 Shared Memory 加载数据到寄存器，并自动重排数据布局以匹配 MMA 指令的要求。

4.1 ldmatrix.x4 加载 A

1
2
3
4
// 每个线程提供一个地址，协作加载 4 个 8×8 矩阵
uint32_t load_smem_a_ptr = __cvta_generic_to_shared(
    &s_a[lane_id % 16][(lane_id / 16) * 8]);
LDMATRIX_X4(RA[0], RA[1], RA[2], RA[3], load_smem_a_ptr);

地址映射 (32 个线程的地址):

1
2
3
4
5
6
7
8
9
10
lane_id  |  row (lane_id % 16)  |  col ((lane_id/16)*8)  |  地址
---------|---------------------|----------------------|--------
0        |  0                  |  0                   |  s_a[0][0]
1        |  1                  |  0                   |  s_a[1][0]
...
15       |  15                 |  0                   |  s_a[15][0]
16       |  0                  |  8                   |  s_a[0][8]
17       |  1                  |  8                   |  s_a[1][8]
...
31       |  15                 |  8                   |  s_a[15][8]

结果: 每个线程获得 4 个 32-bit 寄存器 (RA[0]~RA[3])，包含 8 个 half 值。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
s_a[16][16] 在 Shared Memory 中：

         col 0    col 8
         ↓        ↓
row 0  → [████████|████████] ← T0 指向 [0][0], T16 指向 [0][8]
row 1  → [████████|████████] ← T1 指向 [1][0], T17 指向 [1][8]
row 2  → [████████|████████] ← T2 指向 [2][0], T18 指向 [2][8]
...
row 15 → [████████|████████] ← T15 指向 [15][0], T31 指向 [15][8]
         └──8 half──┘
s_a[16][16]:
        col 0~7          col 8~15
      ┌─────────┬─────────┐
row 0 │ T0 ──►  │ T16 ──► │  每个线程提供一行的起始地址
row 1 │ T1 ──►  │ T17 ──► │  ldmatrix 会从该地址读取 8 个 half (128 bits)
...   │ ...     │ ...     │
row 15│ T15 ──► │ T31 ──► │
      └─────────┴─────────┘

LDMATRIX_X4 做了什么？

  • 加载 4 个 8×8 子矩阵（共 16×16）
  • 硬件自动重新分发数据到各线程的寄存器
  • 输出：每线程得到 RA[0…3]，共 4 个 u32（8 个 half）

4.2 ldmatrix.x2.trans 加载 B (带转置)

1
2
uint32_t load_smem_b_ptr = __cvta_generic_to_shared(&s_b[lane_id % 16][0]);
LDMATRIX_X2_T(RB[0], RB[1], load_smem_b_ptr);

地址计算： s_b[16][8] 是 B 矩阵的 shared memory

lane_id lane_id % 16 (行) 地址
0~15 0~15 s_b[0~15][0]
16~31 0~15 s_b[0~15][0] (重复)

图示：

1
2
3
4
5
6
7
8
9
10
11
s_b[16][8]:  (存储是行主序)
        col 0~7
      ┌─────────┐
row 0 │ T0 ──►  │
row 1 │ T1 ──►  │
...   │ ...     │
row 15│ T15 ──► │
      └─────────┘

LDMATRIX_X2_T 加载 2 个 8×8 矩阵，并转置！
转置后 B 变成列主序，满足 MMA 指令要求

为什么需要转置？

  • B 矩阵在 shared memory 中是行主序 s_b[K][N]
  • MMA 指令要求 B 是列主序
  • ldmatrix.trans 在加载时自动完成转置

4.3 ldmatrix 数据布局图解（硬件重新分发）

输入地址 和 输出寄存器 的对应关系不是直接的：

1
2
❌ 错误理解：T0 提供的地址 → T0 的寄存器
✅ 正确理解：32个线程提供32个地址 → 硬件收集所有数据 → 按MMA要求重新分配到各线程

具体过程

Step 1: 每个线程提供一个地址

1
2
3
4
5
6
7
8
&s_a[lane_id % 16][(lane_id / 16) * 8]
T0  → s_a[0][0]   (读取 s_a[0][0:7], 8个half)
T1  → s_a[1][0]   (读取 s_a[1][0:7], 8个half)
...
T15 → s_a[15][0]  (读取 s_a[15][0:7], 8个half)
T16 → s_a[0][8]   (读取 s_a[0][8:15], 8个half)
...
T31 → s_a[15][8]  (读取 s_a[15][8:15], 8个half)

合计： 32 × 8 = 256 个 half = 整个 16×16 矩阵

Step 2: 硬件收集所有数据

ldmatrix 指令让硬件一次性从 shared memory 读取全部 256 个 half：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
┌─────────────────────────────────────────┐
│         Shared Memory s_a[16][16]       │
│  ┌───┬───┬───┬───┬───┬───┬───┬───┬...┐  │
│  │a00│a01│a02│a03│a04│a05│a06│a07│...│  │  ← T0 提供的地址读这行
│  │a10│a11│a12│a13│a14│a15│a16│a17│...│  │  ← T1 提供的地址读这行
│  │...                                │  │
│  └───────────────────────────────────┘  │
└─────────────────────────────────────────┘
              │
              ▼ 硬件收集全部 256 个 half
         ┌──────────┐
         │ ldmatrix │
         │ 硬件逻辑  │
         └──────────┘

Step 3: 按 MMA 要求重新分发

关键：MMA 指令对输入数据的排布有特定要求！

关键公式（来自官方文档）

1
2
groupID           = %laneid >> 2      // lane_id / 4
threadID_in_group = %laneid % 4       // lane_id % 4

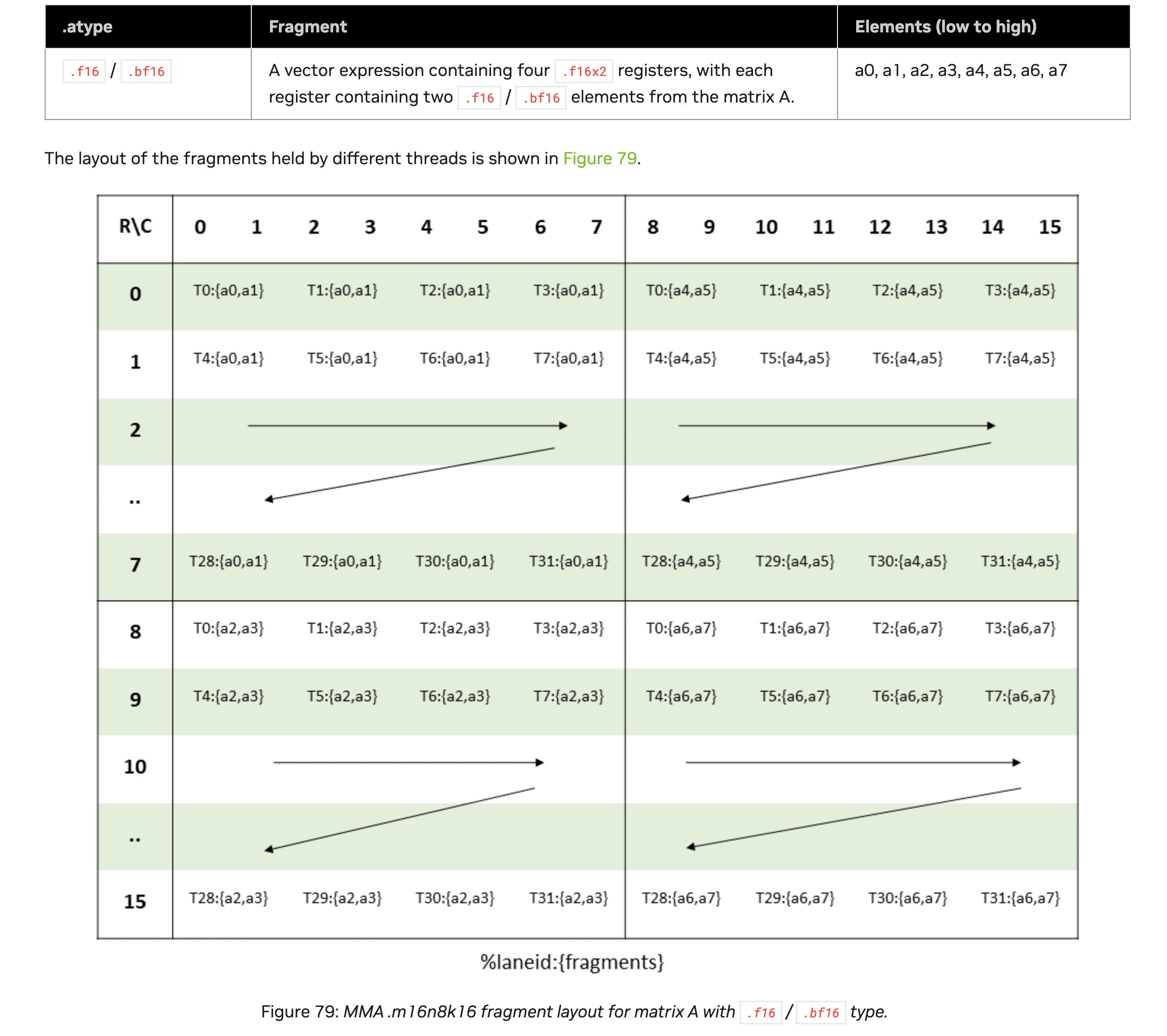

A 矩阵 Fragment（RA[0…3]，4 个 u32 = 8 个 half）

官方公式

1
2
3
4
5
row = groupID            for ai where  0 <= i < 2 || 4 <= i < 6
      groupID + 8        Otherwise

col = (threadID_in_group * 2) + (i & 0x1)          for ai where i <  4
      (threadID_in_group * 2) + (i & 0x1) + 8      for ai where i >= 4

硬件按照 NVIDIA 定义的 fragment 布局 将数据分发到各线程：

每线程持有的 A 矩阵元素：

lane_id groupID threadID a0,a1 位置 a2,a3 位置 a4,a5 位置 a6,a7 位置
0 0 0 A[0][0:1] A[8][0:1] A[0][8:9] A[8][8:9]
1 0 1 A[0][2:3] A[8][2:3] A[0][10:11] A[8][10:11]
2 0 2 A[0][4:5] A[8][4:5] A[0][12:13] A[8][12:13]
3 0 3 A[0][6:7] A[8][6:7] A[0][14:15] A[8][14:15]
4 1 0 A[1][0:1] A[9][0:1] A[1][8:9] A[9][8:9]
… … … … … … …
31 7 3 A[7][6:7] A[15][6:7] A[7][14:15] A[15][14:15]

图示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
A[16][16] 矩阵的分布:

         col 0-1  2-3  4-5  6-7  8-9  10-11 12-13 14-15
        ┌─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
row 0   │ T0  │ T1  │ T2  │ T3  │ T0  │ T1  │ T2  │ T3  │  ← a0,a1 / a4,a5
row 1   │ T4  │ T5  │ T6  │ T7  │ T4  │ T5  │ T6  │ T7  │
...     │     │     │     │     │     │     │     │     │
row 7   │ T28 │ T29 │ T30 │ T31 │ T28 │ T29 │ T30 │ T31 │
row 8   │ T0  │ T1  │ T2  │ T3  │ T0  │ T1  │ T2  │ T3  │  ← a2,a3 / a6,a7
row 9   │ T4  │ T5  │ T6  │ T7  │ T4  │ T5  │ T6  │ T7  │
...     │     │     │     │     │     │     │     │     │
row 15  │ T28 │ T29 │ T30 │ T31 │ T28 │ T29 │ T30 │ T31 │
        └─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
              k < 8                    k >= 8

官方图示：

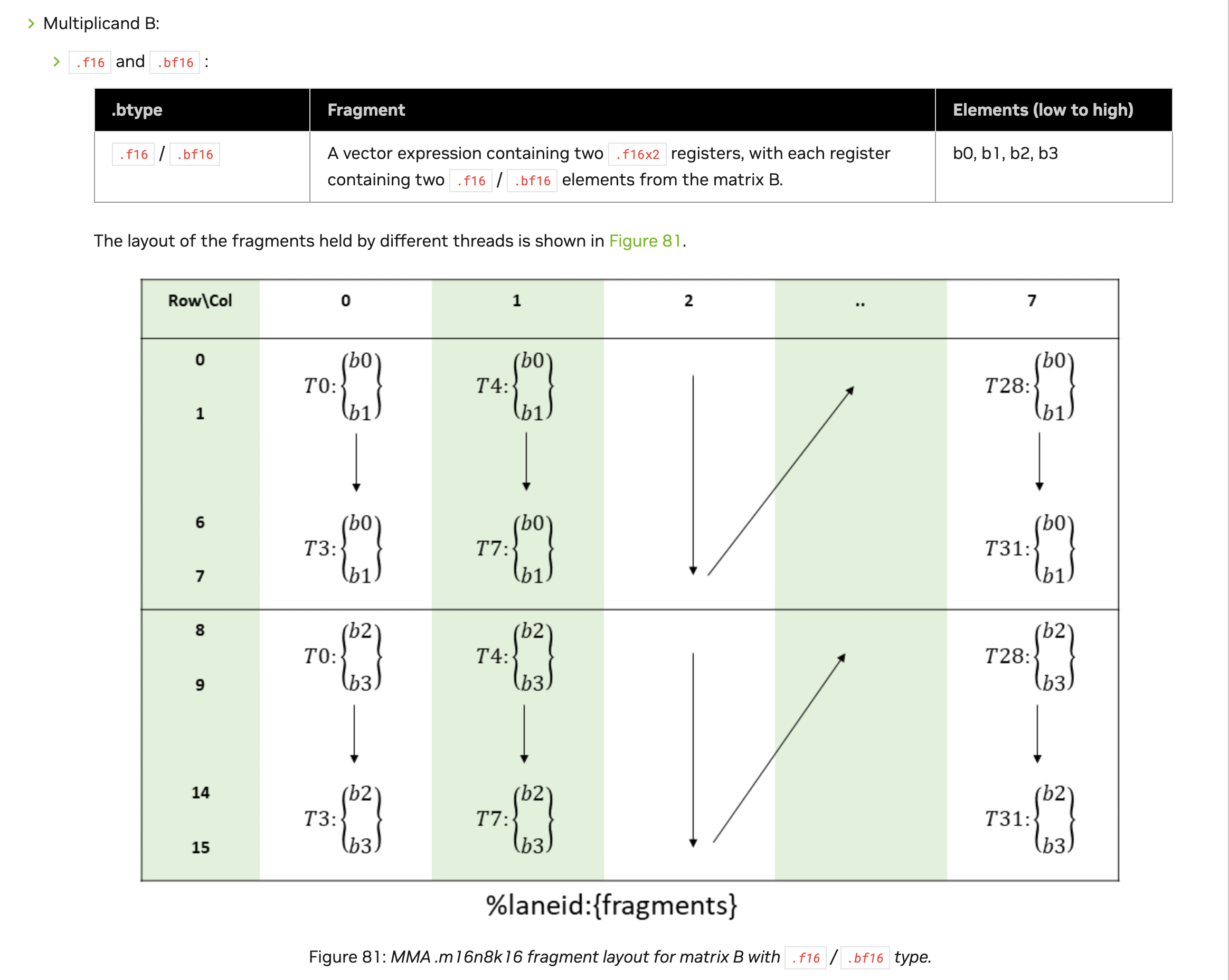

B 矩阵 Fragment（RB[0…1]，2 个 u32 = 4 个 half）

官方公式：

1
2
3
4
row = (threadID_in_group * 2) + (i & 0x1)           for bi where i <  2
      (threadID_in_group * 2) + (i & 0x1) + 8       for bi where i >= 2

col = groupID

每线程持有的 B 矩阵元素：

lane_id groupID threadID b0,b1 位置 b2,b3 位置
0 0 0 B[0:1][0] B[8:9][0]
1 0 1 B[2:3][0] B[10:11][0]
2 0 2 B[4:5][0] B[12:13][0]
3 0 3 B[6:7][0] B[14:15][0]
4 1 0 B[0:1][1] B[8:9][1]
… … … … …

官方图示：

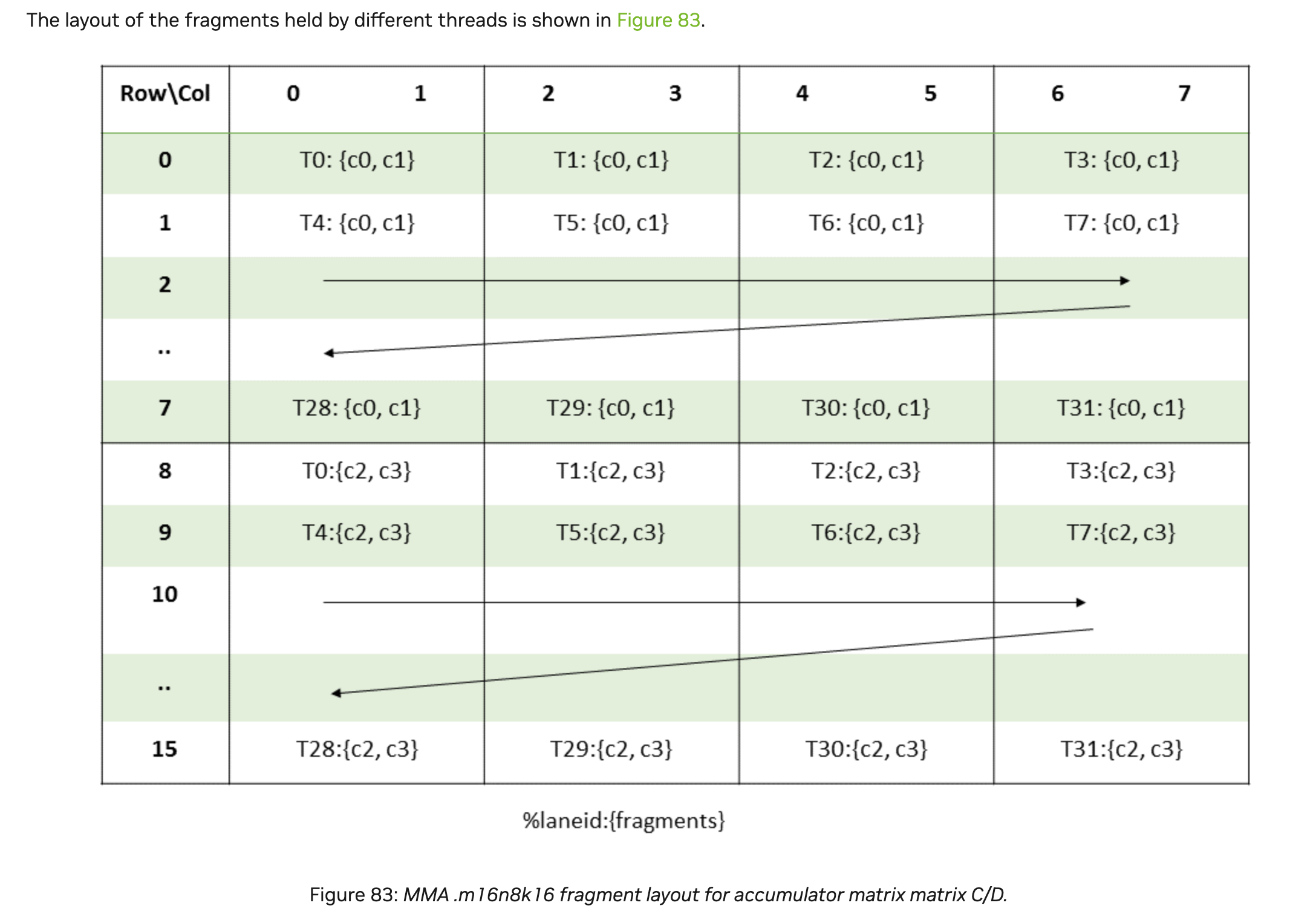

C/D 矩阵 Fragment（RC[0…1]，2 个 u32 = 4 个 half）

官方公式：

1
2
3
4
row = groupID                 for ci where i <  2
      groupID + 8             for ci where i >= 2

col = (threadID_in_group * 2) + (i & 0x1)    for ci where i = {0,..,3}

每线程持有的 C/D 矩阵元素：

lane_id groupID threadID c0,c1 (RC[0]) c2,c3 (RC[1])
0 0 0 C[0][0:1] C[8][0:1]
1 0 1 C[0][2:3] C[8][2:3]
2 0 2 C[0][4:5] C[8][4:5]
3 0 3 C[0][6:7] C[8][6:7]
4 1 0 C[1][0:1] C[9][0:1]
… … … … …
31 7 3 C[7][6:7] C[15][6:7]

图示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
C[16][8] 矩阵的分布:

         col 0-1  2-3  4-5  6-7
        ┌─────┬─────┬─────┬─────┐
row 0   │ T0  │ T1  │ T2  │ T3  │  ← RC[0]: c0,c1
row 1   │ T4  │ T5  │ T6  │ T7  │
row 2   │ T8  │ T9  │ T10 │ T11 │
...     │     │     │     │     │
row 7   │ T28 │ T29 │ T30 │ T31 │
row 8   │ T0  │ T1  │ T2  │ T3  │  ← RC[1]: c2,c3
row 9   │ T4  │ T5  │ T6  │ T7  │
...     │     │     │     │     │
row 15  │ T28 │ T29 │ T30 │ T31 │
        └─────┴─────┴─────┴─────┘

官方图示：


5. MMA 指令执行

1
2
3
4
5
6
7
8
9
10
11
12
#define HMMA16816(RD0, RD1, RA0, RA1, RA2, RA3, RB0, RB1, RC0, RC1) \
    asm volatile("mma.sync.aligned.m16n8k16.row.col.f16.f16.f16.f16 \
        {%0, %1}, {%2, %3, %4, %5}, {%6, %7}, {%8, %9};\n" \
        : "=r"(RD0), "=r"(RD1) \
        : "r"(RA0), "r"(RA1), "r"(RA2), "r"(RA3), \
          "r"(RB0), "r"(RB1), "r"(RC0), "r"(RC1))

// 调用
HMMA16816(RC[0], RC[1],
          RA[0], RA[1], RA[2], RA[3],  // A: 4 个 32-bit 寄存器
          RB[0], RB[1],                 // B: 2 个 32-bit 寄存器
          RC[0], RC[1]);                // C/D: 2 个 32-bit 寄存器

5.1 寄存器用量

矩阵 维度 每线程元素数 寄存器数
A 16×16 8 half 4 × 32-bit
B 16×8 4 half 2 × 32-bit
C/D 16×8 4 half 2 × 32-bit

整个 Warp:

  • A: 32 threads × 8 = 256 half = 16×16 ✓
  • B: 32 threads × 4 = 128 half = 16×8 ✓
  • C: 32 threads × 4 = 128 half = 16×8 ✓

寄存器分布（每线程持有的数据）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
A矩阵 (RA[0~3], 每个 u32 = 2 个 half):
┌─────────────────────────────────┐
│ 每线程持有 A 的某些行的部分元素    │
│ 具体位置由硬件 MMA 布局决定       │
└─────────────────────────────────┘

C/D矩阵 (RC[0], RC[1]):
┌───────────────────┐
│ RC[0]: 行 0~7     │  lane_id / 4 决定行
│ RC[1]: 行 8~15    │  lane_id % 4 决定列组
└───────────────────┘

输出映射 (RC → C[16][8]):
lane_id  │ RC[0] 位置        │ RC[1] 位置
─────────┼───────────────────┼───────────────────
0        │ C[0][0:1]         │ C[8][0:1]
1        │ C[0][2:3]         │ C[8][2:3]
2        │ C[0][4:5]         │ C[8][4:5]
3        │ C[0][6:7]         │ C[8][6:7]
4        │ C[1][0:1]         │ C[9][0:1]
...      │ ...               │ ...
31       │ C[7][6:7]         │ C[15][6:7]

数据流

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
┌──────────────────────────────────────────────────────────┐
│ Global Memory                                            │
│   A[M×K]          B[K×N]                                 │
└─────┬────────────────┬───────────────────────────────────┘
      │ LDST128BITS    │ LDST128BITS
      ▼                ▼
┌──────────────────────────────────────────────────────────┐
│ Shared Memory                                            │
│   s_a[16][16]     s_b[16][8]                            │
└─────┬────────────────┬───────────────────────────────────┘
      │ LDMATRIX_X4    │ LDMATRIX_X2_T (带转置)
      ▼                ▼
┌──────────────────────────────────────────────────────────┐
│ Registers (每线程)                                        │
│   RA[0..3]        RB[0..1]         RC[0..1]             │
│   (4×u32)         (2×u32)          (2×u32)              │
└─────┬────────────────┬────────────────┬─────────────────┘
      └────────┬───────┘                │
               ▼                        │
         ┌──────────┐                   │
         │ HMMA16816│ ◄─────────────────┘
         │ Tensor   │
         │ Core     │
         └────┬─────┘
              │
              ▼
         RC[0], RC[1] (累加结果)

6. 输出矩阵 C 的数据布局 ⭐

MMA 指令的输出分布在 32 个线程的寄存器中，布局如下:

6.1 官方文档布局

根据 PTX ISA:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
C/D Matrix [16][8] 在各线程寄存器中的分布:

        col 0,1    col 2,3    col 4,5    col 6,7
       ─────────────────────────────────────────
row 0  │ T0:RC[0] │ T1:RC[0] │ T2:RC[0] │ T3:RC[0] │
row 1  │ T4:RC[0] │ T5:RC[0] │ T6:RC[0] │ T7:RC[0] │
...
row 7  │T28:RC[0] │T29:RC[0] │T30:RC[0] │T31:RC[0] │
       ─────────────────────────────────────────
row 8  │ T0:RC[1] │ T1:RC[1] │ T2:RC[1] │ T3:RC[1] │
row 9  │ T4:RC[1] │ T5:RC[1] │ T6:RC[1] │ T7:RC[1] │
...
row 15 │T28:RC[1] │T29:RC[1] │T30:RC[1] │T31:RC[1] │
       ─────────────────────────────────────────


6.2 索引公式

1
2
3
4
5
6
7
// 每个线程的 RC[0] 对应的位置
row = lane_id / 4         // 0~7
col = (lane_id % 4) * 2   // 0,2,4,6

// 每个线程的 RC[1] 对应的位置
row = lane_id / 4 + 8     // 8~15
col = (lane_id % 4) * 2   // 0,2,4,6

6.3 存储到 Shared Memory

1
2
3
4
5
// RC[0] → s_c 的上半部分 (row 0~7)
LDST32BITS(s_c[lane_id / 4    ][(lane_id % 4) * 2]) = LDST32BITS(RC[0]);

// RC[1] → s_c 的下半部分 (row 8~15)
LDST32BITS(s_c[lane_id / 4 + 8][(lane_id % 4) * 2]) = LDST32BITS(RC[1]);

线程分布表

lane_id lane_id/4 lane_id%4 RC[0] 写入位置 RC[1] 写入位置
0 0 0 s_c[0][0:1] s_c[8][0:1]
1 0 1 s_c[0][2:3] s_c[8][2:3]
2 0 2 s_c[0][4:5] s_c[8][4:5]
3 0 3 s_c[0][6:7] s_c[8][6:7]
4 1 0 s_c[1][0:1] s_c[9][0:1]
5 1 1 s_c[1][2:3] s_c[9][2:3]
6 1 2 s_c[1][4:5] s_c[9][4:5]
7 1 3 s_c[1][6:7] s_c[9][6:7]
… … … … …
28 7 0 s_c[7][0:1] s_c[15][0:1]
29 7 1 s_c[7][2:3] s_c[15][2:3]
30 7 2 s_c[7][4:5] s_c[15][4:5]
31 7 3 s_c[7][6:7] s_c[15][6:7]

图示：s_c[16][8] 的填充

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
s_c[16][8] 矩阵：

          col 0-1    col 2-3    col 4-5    col 6-7
         ┌─────────┬─────────┬─────────┬─────────┐
row 0    │ T0 RC[0]│ T1 RC[0]│ T2 RC[0]│ T3 RC[0]│  ← lane 0~3 写 RC[0]
row 1    │ T4 RC[0]│ T5 RC[0]│ T6 RC[0]│ T7 RC[0]│  ← lane 4~7 写 RC[0]
row 2    │ T8 RC[0]│ T9 RC[0]│T10 RC[0]│T11 RC[0]│
row 3    │T12 RC[0]│T13 RC[0]│T14 RC[0]│T15 RC[0]│
row 4    │T16 RC[0]│T17 RC[0]│T18 RC[0]│T19 RC[0]│
row 5    │T20 RC[0]│T21 RC[0]│T22 RC[0]│T23 RC[0]│
row 6    │T24 RC[0]│T25 RC[0]│T26 RC[0]│T27 RC[0]│
row 7    │T28 RC[0]│T29 RC[0]│T30 RC[0]│T31 RC[0]│  ← lane 28~31 写 RC[0]
         ├─────────┼─────────┼─────────┼─────────┤
row 8    │ T0 RC[1]│ T1 RC[1]│ T2 RC[1]│ T3 RC[1]│  ← lane 0~3 写 RC[1]
row 9    │ T4 RC[1]│ T5 RC[1]│ T6 RC[1]│ T7 RC[1]│  ← lane 4~7 写 RC[1]
row 10   │ T8 RC[1]│ T9 RC[1]│T10 RC[1]│T11 RC[1]│
row 11   │T12 RC[1]│T13 RC[1]│T14 RC[1]│T15 RC[1]│
row 12   │T16 RC[1]│T17 RC[1]│T18 RC[1]│T19 RC[1]│
row 13   │T20 RC[1]│T21 RC[1]│T22 RC[1]│T23 RC[1]│
row 14   │T24 RC[1]│T25 RC[1]│T26 RC[1]│T27 RC[1]│
row 15   │T28 RC[1]│T29 RC[1]│T30 RC[1]│T31 RC[1]│  ← lane 28~31 写 RC[1]
         └─────────┴─────────┴─────────┴─────────┘

关键理解

1
2
3
4
5
6
7
8
9
10
11
12
32 个线程，每线程写 2 次（RC[0] 和 RC[1]）
每次写 2 个 half（32 bits）

RC[0] 填充 row 0~7  (上半部分)
RC[1] 填充 row 8~15 (下半部分)

同一行的 4 个线程（同一 group）横向排列：
  T0 写 col 0-1
  T1 写 col 2-3
  T2 写 col 4-5
  T3 写 col 6-7
  → 刚好填满一行 8 列

与 MMA 输出 Fragment 的对应

这个存储模式完全匹配 MMA m16n8k16 的 C/D fragment 布局：

1
2
3
4
5
6
7
8
9
官方公式：
  row = groupID                for ci where i < 2   → RC[0]
        groupID + 8            for ci where i >= 2  → RC[1]
  col = (threadID_in_group * 2) + (i & 0x1)

代码：
  row = lane_id / 4            → groupID
        lane_id / 4 + 8        → groupID + 8
  col = (lane_id % 4) * 2      → threadID_in_group * 2

两者完全一致！ 代码正确地将 MMA 计算结果从寄存器写回 shared memory。

6.4 s_c → Global Memory C 的存储解释

1
2
3
4
5
6
if (lane_id < MMA_M) {  // MMA_M = 16
    int store_gmem_c_m = by * BM + lane_id;        // 全局行号
    int store_gmem_c_n = bx * BN;                  // 全局列号起点
    int store_gmem_c_addr = store_gmem_c_m * N + store_gmem_c_n;
    LDST128BITS(C[store_gmem_c_addr]) = (LDST128BITS(s_c[lane_id][0]));
}

代码含义

部分 含义
lane_id < 16 只用前 16 个线程（32 个线程中有 16 个空闲）
LDST128BITS 一次写 128 bits = 8 个 half
s_c[lane_id][0] 第 lane_id 行，从列 0 开始读 8 个元素

图示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
s_c[16][8] → C[M][N] 的全局位置

s_c 在 shared memory:
        col 0  1  2  3  4  5  6  7
       ┌──────────────────────────┐
row 0  │  ████████████████████████│ ← T0 写整行 (8 half = 128 bits)
row 1  │  ████████████████████████│ ← T1 写整行
row 2  │  ████████████████████████│ ← T2 写整行
...    │  ...                     │
row 15 │  ████████████████████████│ ← T15 写整行
       └──────────────────────────┘

写到 C 的全局位置:

       C[M][N]:
       ┌─────────────────────────────────────────┐
       │                                         │
       │     bx*BN                               │
       │       ↓                                 │
by*BM →├───────┬────────┬────────────────────────┤
       │       │ 8 cols │                        │
T0  →  │       │████████│  ← C[by*BM+0][bx*BN:+8]│
T1  →  │       │████████│  ← C[by*BM+1][bx*BN:+8]│
...    │       │  ...   │                        │
T15 →  │       │████████│  ← C[by*BM+15][bx*BN:+8]│
       ├───────┴────────┴────────────────────────┤
       │                                         │
       └─────────────────────────────────────────┘

线程分工

lane_id 负责 写入全局地址
0 s_c[0][0:7] → C[byBM+0][bxBN : bx*BN+8] 一整行
1 s_c[1][0:7] → C[byBM+1][bxBN : bx*BN+8] 一整行
… … …
15 s_c[15][0:7] → C[byBM+15][bxBN : bx*BN+8] 一整行
16~31 空闲 不参与

为什么只用 16 个线程？

  • s_c 是 16×8 矩阵，共 16 行
  • 每线程写一整行（8 个 half = 128 bits）
  • 16 线程刚好覆盖 16 行
  • 剩余 16 个线程（lane_id 16~31）被 if 过滤掉

效率说明

1
2
3
4
5
6
优点：每次访存 128 bits，合并访问效率高
缺点：一半线程空闲（利用率 50%）

这是 naive kernel 的简单实现，
后面的优化版本（mma2x4_warp4x4）会直接从寄存器写 gmem，
避免经过 shared memory 中转

7. 完整执行流程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
┌─────────────────────────────────────────────────────────────────┐
│  Step 1: Global Memory → Shared Memory                          │
│  ───────────────────────────────────────                        │
│  A[M][K] → s_a[16][16]  (32 threads, 128-bit load)             │
│  B[K][N] → s_b[16][8]   (16 threads, 128-bit load)             │
│  __syncthreads()                                                │
└─────────────────────────────────────────────────────────────────┘
                              │
                              ▼
┌─────────────────────────────────────────────────────────────────┐
│  Step 2: Shared Memory → Registers (ldmatrix)                   │
│  ─────────────────────────────────────────────                  │
│  s_a[16][16] → RA[4]   (LDMATRIX_X4)                           │
│  s_b[16][8]  → RB[2]   (LDMATRIX_X2_T, 带转置)                 │
└─────────────────────────────────────────────────────────────────┘
                              │
                              ▼
┌─────────────────────────────────────────────────────────────────┐
│  Step 3: MMA Compute                                            │
│  ───────────────────                                            │
│  HMMA16816: RC = RA × RB + RC                                   │
│  (整个 warp 协作执行)                                            │
└─────────────────────────────────────────────────────────────────┘
                              │
                              ▼
┌─────────────────────────────────────────────────────────────────┐
│  Step 4: Registers → Shared Memory → Global Memory              │
│  ─────────────────────────────────────────────────              │
│  RC[2] → s_c[16][8] → C[M][N]                                  │
└─────────────────────────────────────────────────────────────────┘

8. K 维度循环

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
for (int k = 0; k < NUM_K_TILES; ++k) {
    // 1. 加载当前 K tile 的数据
    load A[by*16:(by+1)*16, k*16:(k+1)*16] → s_a
    load B[k*16:(k+1)*16, bx*8:(bx+1)*8]  → s_b
    __syncthreads();

    // 2. ldmatrix 加载到寄存器
    LDMATRIX_X4(RA[0], RA[1], RA[2], RA[3], s_a_ptr);
    LDMATRIX_X2_T(RB[0], RB[1], s_b_ptr);

    // 3. MMA 累加
    HMMA16816(RC[0], RC[1], RA[], RB[], RC[0], RC[1]);

    __syncthreads();
}

计算量:

  • 每次迭代: 16 × 8 × 16 × 2 = 4096 FLOPs
  • K/16 次迭代
  • 总计: 16 × 8 × K × 2 FLOPs

9. 性能分析

9.1 理论计算量

对于 M×K × K×N 的矩阵乘法:

  • Grid: (N/8) × (M/16) blocks
  • 每 block: K/16 次 MMA
  • 总 MMA 数: (N/8) × (M/16) × (K/16) = M×N×K / 2048

9.2 限制因素

因素 影响
只有 1 warp/block 严重限制 SM 利用率
无 double buffering 无法隐藏内存延迟
小 block size Grid 巨大，调度开销大

这就是为什么需要 Level 2 (多 warp) 和 Level 3 (多阶段) 的优化！

10. 总结

10.1 关键概念

概念 说明
MMA 指令 一条指令完成 16×8×16 矩阵乘累加
Warp 协作 32 个线程共同执行一条 MMA
ldmatrix 专用加载指令，自动重排数据
ldmatrix.trans 加载时转置，适配列主序 B
C 布局 输出分散在 32 个线程的寄存器中

10.2 数据分布

1
2
3
4
5
6
7
8
9
10
11
12
13
14
             ┌──────────────────┐
             │   32 Threads     │
             │   (1 Warp)       │
             └────────┬─────────┘
                      │
     ┌────────────────┼────────────────┐
     │                │                │
     ▼                ▼                ▼
┌─────────┐     ┌─────────┐     ┌─────────┐
│ A[16×16]│     │ B[16×8] │     │ C[16×8] │
│ 8 half  │     │ 4 half  │     │ 4 half  │
│ per thd │     │ per thd │     │ per thd │
│ RA[4]   │     │ RB[2]   │     │ RC[2]   │
└─────────┘     └─────────┘     └─────────┘

10.3 下一步

学完 naive kernel 后，继续学习 Level 2: hgemm_mma_m16n8k16_mma2x4_warp4x4_kernel，了解如何组织多个 MMA 操作和多个 Warp 协作。

  • 标题: hgemm_mma_m16n8k16_naive_kernel
  • 作者: 鱿鱼圈
  • 创建于 : 2026-03-02 23:50:00
  • 更新于 : 2026-06-05 23:02:25
  • 链接: https://yuyanqi.com/2026/03/02/hgemm_mma_m16n8k16_naive_kernel/
  • 版权声明: 本文章采用 CC BY-NC-SA 4.0 进行许可。
评论
目录
hgemm_mma_m16n8k16_naive_kernel
  1. 1. 什么是 MMA 指令？
    1. 1.1 m16n8k16 指令规格
    2. 1.2 性能对比
  2. 2. Kernel 概述
    1. 2.1 Launch 配置
    2. 2.2 Shared Memory 布局
  3. 3. 数据加载 (Global → Shared)
    1. 3.1 加载 A 矩阵
    2. 3.2 加载 B 矩阵
  4. 4. ldmatrix 指令详解 ⭐
    1. 4.1 ldmatrix.x4 加载 A
    2. 4.2 ldmatrix.x2.trans 加载 B (带转置)
    3. 4.3 ldmatrix 数据布局图解（硬件重新分发）
  5. 5. MMA 指令执行
    1. 5.1 寄存器用量
  6. 6. 输出矩阵 C 的数据布局 ⭐
    1. 6.1 官方文档布局
    2. 6.2 索引公式
    3. 6.3 存储到 Shared Memory
    4. 6.4 s_c → Global Memory C 的存储解释
  7. 7. 完整执行流程
  8. 8. K 维度循环
  9. 9. 性能分析
    1. 9.1 理论计算量
    2. 9.2 限制因素
  10. 10. 总结
    1. 10.1 关键概念
    2. 10.2 数据分布
    3. 10.3 下一步
