1 Layout 基础

对应代码：01_layout_basics.cu 纯 host 代码，不需要 GPU。

核心概念

Layout = Shape + Stride，它是一个函数，把多维坐标映射到一维 offset：

1
offset = layout(i, j) = i * stride_0 + j * stride_1
  • Shape：每个维度的大小，如 (4, 3) 表示 4 行 3 列
  • Stride：每个维度走一步对应的 offset 增量

我们直接从代码来理解，先避开硬核的抽象理解。

代码解析

第 1 节：一维 Layout

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// ============================================================
  // 1. 最简单的 Layout：一维
  // ============================================================
  {
    // Shape = 8，Stride = 1
    // 含义：8 个元素，相邻元素 offset 差 1
    auto layout = make_layout(Int<8>{});  // 等价于 (8):(1)
    printf("=== 1D Layout ===\n");
    print(layout);
    printf("\n");

    // 手动验证：layout(i) 返回 offset
    for (int i = 0; i < size(layout); ++i) {
      printf("  layout(%d) = %d\n", i, int(layout(i)));
    }
    printf("\n");
  }

1
auto layout = make_layout(Int<8>{});  // (8):(1)
  • Shape = 8，Stride = 1（默认）
  • 含义：8 个元素，相邻元素 offset 差 1
  • layout(i) = i * 1 = i，最简单的连续排列
1
2
3
4
layout(0) = 0
layout(1) = 1
...
layout(7) = 7

注意：print_layout 只能用于 rank-2（二维）的 layout。一维 layout 只能用 print() 打印文本形式。

第 2 节：二维 Layout —— Row-Major

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// ============================================================

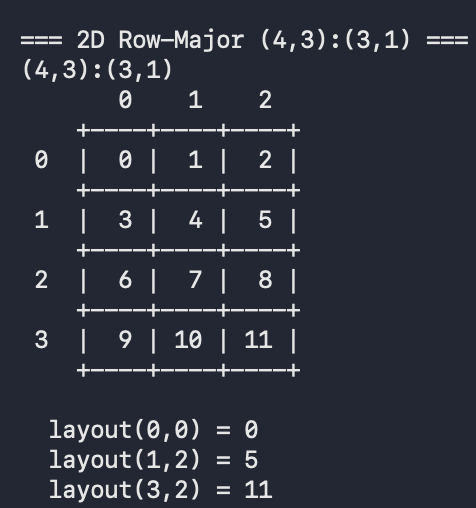

 // 2. 二维 Layout：row-major
 // ============================================================
 {
   // Shape = (4, 3)，Stride = (3, 1)
   // row-major: 行内连续（stride=1），行间跳 3（stride=3）
   auto layout = make_layout(make_shape(4, 3), make_stride(3, 1));
   printf("=== 2D Row-Major (4,3):(3,1) ===\n");
   print_layout(layout);
   printf("\n");

   // 用二维坐标访问
   printf("  layout(0,0) = %d\n", int(layout(0, 0)));  // 0*3 + 0*1 = 0
   printf("  layout(1,2) = %d\n", int(layout(1, 2)));  // 1*3 + 2*1 = 5
   printf("  layout(3,2) = %d\n", int(layout(3, 2)));  // 3*3 + 2*1 = 11
   printf("\n");
 }


1
auto layout = make_layout(make_shape(4, 3), make_stride(3, 1));
  • (4, 3):(3, 1) = 4 行 3 列，row-major
  • 行内连续：stride=1（第二维，列方向）
  • 行间跳 3：stride=3（第一维，行方向）
1
2
3
4
5
6
7
offset = i * 3 + j * 1

        j=0  j=1  j=2
i=0 [  0    1    2  ]
i=1 [  3    4    5  ]
i=2 [  6    7    8  ]
i=3 [  9   10   11  ]

记忆方法：Row-major = 行内连续 = 第二维 stride 为 1，第一维 stride = 列数。

第 3 节：二维 Layout —— Col-Major

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// ============================================================

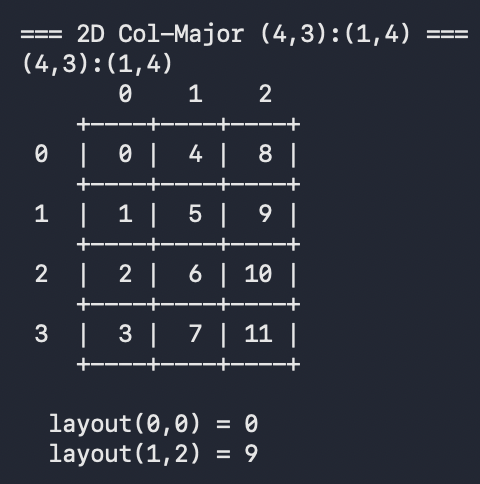

  // 3. 二维 Layout：col-major
  // ============================================================
  {
    // Shape = (4, 3)，Stride = (1, 4)
    // col-major: 列内连续（stride=1），列间跳 4（stride=4）
    auto layout = make_layout(make_shape(4, 3), make_stride(1, 4));
    printf("=== 2D Col-Major (4,3):(1,4) ===\n");
    print_layout(layout);
    printf("\n");

    printf("  layout(0,0) = %d\n", int(layout(0, 0)));  // 0*1 + 0*4 = 0
    printf("  layout(1,2) = %d\n", int(layout(1, 2)));  // 1*1 + 2*4 = 9
    printf("\n");
  }


1
auto layout = make_layout(make_shape(4, 3), make_stride(1, 4));
  • (4, 3):(1, 4) = 4 行 3 列，col-major
  • 列内连续：stride=1（第一维，行方向）
  • 列间跳 4：stride=4（第二维，列方向）
1
2
3
4
5
6
7
offset = i * 1 + j * 4

        j=0  j=1  j=2
i=0 [  0    4    8  ]
i=1 [  1    5    9  ]
i=2 [  2    6   10  ]
i=3 [  3    7   11  ]

记忆方法：Col-major = 列内连续 = 第一维 stride 为 1，第二维 stride = 行数。

第 4 节：make_layout 默认 Col-Major

1
2
3
4
5
6
7
8
9
10
11
12
// ============================================================

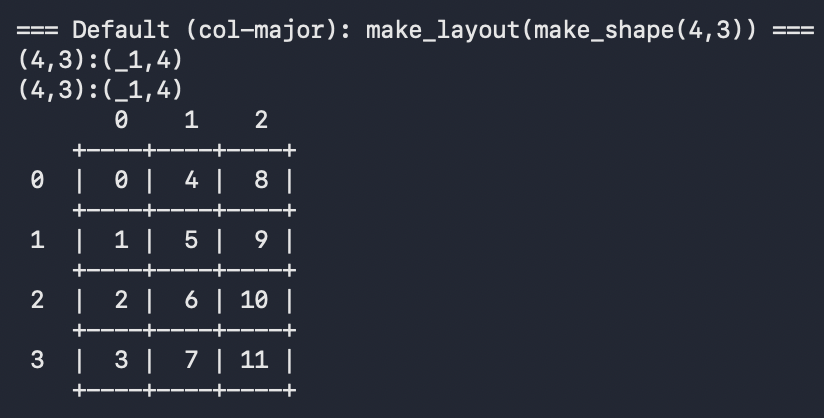

  // 4. make_layout 的便捷用法
  // ============================================================
  {
    // 只给 shape，不给 stride -> 默认 col-major（CuTe 惯例！）
    auto layout = make_layout(make_shape(4, 3));
    printf("=== Default (col-major): make_layout(make_shape(4,3)) ===\n");
    print(layout);  // 打印 shape:stride 的文本形式
    printf("\n");
    print_layout(layout);
    printf("\n");
  }


1
auto layout = make_layout(make_shape(4, 3));  // 不给 stride

CuTe 惯例：只给 shape 不给 stride，默认生成 col-major stride。

这与 C/C++ 的 row-major 习惯不同！使用时要特别注意。

默认 stride 的计算规则是 col-major 前缀积：

  • shape = (4, 3)
  • stride = (1, 4) ← 第一个是 1，第二个是 1×4=4

第 5 节：嵌套 Shape（层级 Layout）

在torch中我们可以访问tensor的shape属性和stride方法（注意方法调用需要使用带括号形式，即stride()）来获取对应的信息。我们不难发现，上面的shape和stride描述其限制了Tensor的每一个轴只能有一个stride值，也就是说，整个tensor在某一个维度上的连续性关系是不能变的，更形象地描述则为：Tensor不可以分块。我们将这样轴的连续性不可变更，体现为Tensor不可以分块的描述称为单调Tensor描述。而当我们处理复杂的Tensor计算问题时，尤其是如NVidia硬件引入的指令计算时，这种表示是不充分的。由此则引入了有层次的Tensor描述，即Heriarchy Layout。简单地理解，有层次的Tensor（或者Layout）就是以原有的单调Tensor所描述的小块作为基础单元，将其组成Tensor。这样原有的小块是Tensor，小块作为单元的外部组织也是Tensor，实现了Tensor套Tensor，这就是所谓的有层级的Tensor了。而其坐标到实际物理位置的映射关系则就是其Layout，Tensor有了层次，Layout也就有层次了。

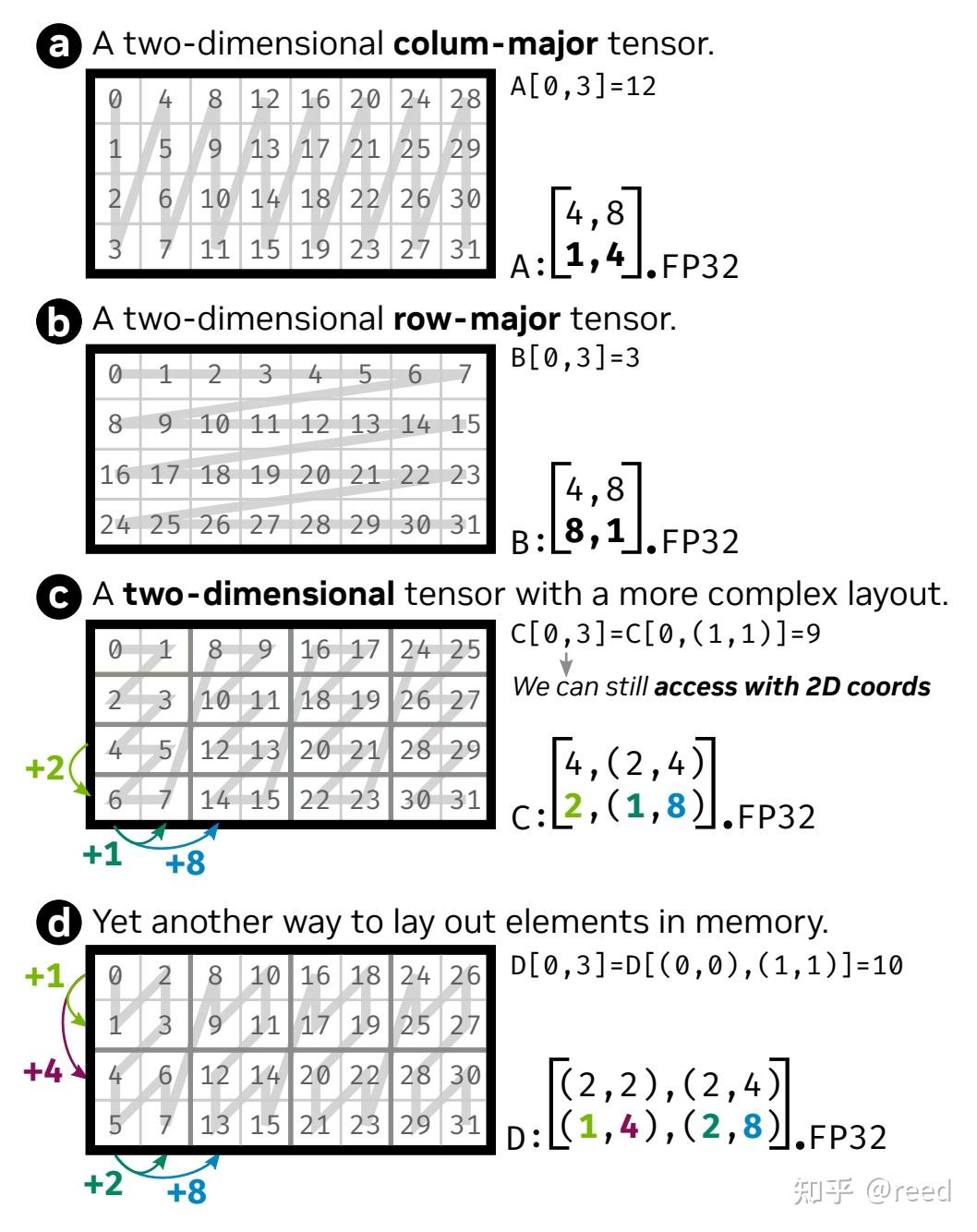

这里引用reed博士的图片


shape和stride给出了Tensor的逻辑空间描述和映射到物理空间时的间隔描述，当根据逻辑空间的位置获得物理空间位置时，依然和传统的Tensor计算规则一样，采用coordinate和stride点积即可，只不过坐标也采用heriarchy表达即可。

通过以上两个有层次Tensor的shape和stride的分解和组合，我们可以完成有层次的Tensor的组合，其突破了传统的Tensor轴只能有一个stride的限制，可以表达更丰富的Tensor（有层次的Tensor）。

总结一下，shape的表示规则可以这样理解：

((内部行数，外部行数1, 外部行数2,…),(内部列数，外部列数1,外部列数2,…))

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// ============================================================

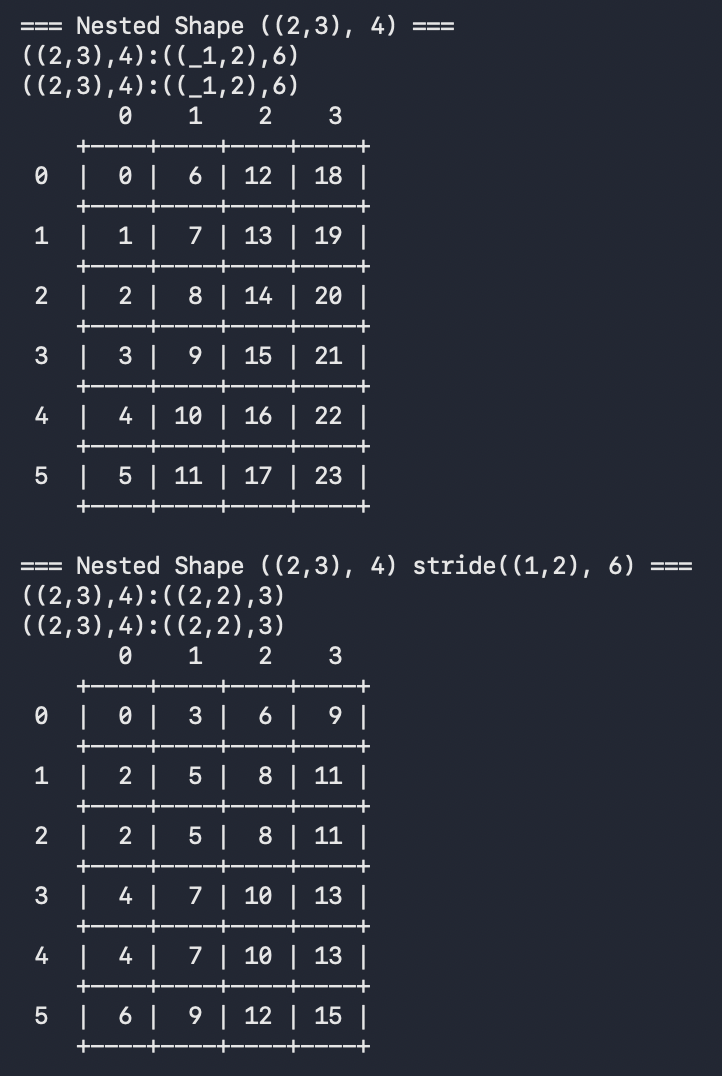

 // 5. 嵌套 Shape（层级 Layout）
 // ============================================================
 {
   // Shape = ((2, 3), 4) 是一个嵌套 shape
   // 第一维由 (2, 3) 组成（逻辑上 2*3=6 个位置），第二维 4
   // CuTe 会自动计算 col-major stride
   auto layout = make_layout(make_shape(make_shape(2, 3), 4));
   printf("=== Nested Shape ((2,3), 4) ===\n");
   print(layout);
   printf("\n");
   print_layout(layout);
   printf("\n");

   // stride 的结构必须和 shape 一一对应：
   // shape  = ((2, 3),   4)
   // stride = ((1, 2),   6)   <-- 第一维嵌套，stride 也必须嵌套
   auto layout1 = make_layout(make_shape(make_shape(2, 3), 4),
                              make_stride(make_stride(2, 2), 3));
   printf("=== Nested Shape ((2,3), 4) stride((1,2), 6) ===\n");
   print(layout1);
   printf("\n");
   print_layout(layout1);
   printf("\n");
 }


1
auto layout = make_layout(make_shape(make_shape(2, 3), 4));

Shape = ((2, 3), 4)，第一维由 (2, 3) 两个子维度组成（逻辑上 2×3=6 个位置），第二维 4。

关键规则：stride 的结构必须和 shape 一一对应。

1
2
shape  = ((2, 3),   4)
stride = ((1, 2),   6)   ← 嵌套 shape 必须配嵌套 stride

常见错误：

1
2
3
4
5
// 错误！shape 是嵌套的 ((2,3), 4)，stride 不能是 flat 的 (s1, s2)
make_layout(make_shape(make_shape(2, 3), 4), make_stride(2, 3));  // 编译错误

// 正确：stride 也嵌套
make_layout(make_shape(make_shape(2, 3), 4), make_stride(make_stride(2, 2), 3));

另一个陷阱：C++ 中 (2, 3) 是逗号表达式，结果是 3 而不是 tuple。必须用 make_shape(2, 3) 来创建嵌套结构。

第 6 节：Layout 的常用属性

1
auto layout = make_layout(make_shape(4, 8), make_stride(8, 1));
函数 含义 示例值
shape(layout) 每维大小 (4, 8)
stride(layout) 每维步长 (8, 1)
size(layout) 总元素数 = 各维大小之积 32
rank(layout) 维度数 2
cosize(layout) 覆盖的地址空间大小 = max_offset + 1 32

size vs cosize 的区别：

1
2
3
4
auto sparse = make_layout(make_shape(2, 2), make_stride(1, 8));
// 实际访问的 offset: 0, 1, 8, 9
// size = 4（4 个元素）
// cosize = 10（max_offset=9, +1=10）

当 stride 不紧凑时，cosize > size，中间有"空洞"。

第 7 节：一维索引 vs 多维索引

Layout 可以用一维 index 访问，CuTe 会按 col-major 展开：

1
2
3
4
auto layout = make_layout(make_shape(3, 4), make_stride(4, 1));

// layout(i) 等价于 layout(i % shape<0>, i / shape<0>)
// 即 layout(i) = layout(i % 3, i / 3)

展开顺序是先填满第一维，再进入第二维：

1
2
3
4
5
6
layout(0) = layout(0,0) = 0
layout(1) = layout(1,0) = 4
layout(2) = layout(2,0) = 8
layout(3) = layout(0,1) = 1    ← 第一维填满，进入第二维
layout(4) = layout(1,1) = 5
...

注意：一维展开顺序始终是 col-major，与 layout 本身是 row-major 还是 col-major 无关。这是 CuTe 的固定约定。

易错点总结

问题 解决方法
make_layout(shape) 默认是什么 Col-major，不是 row-major
(2, 3) 在 C++ 中是什么 逗号表达式，值为 3。要用 make_shape(2, 3)
嵌套 shape 配什么 stride stride 结构必须和 shape 一一对应
print_layout 报错 只支持 rank-2 layout，一维用 print()
一维 index 的展开顺序 始终 col-major：先填第一维
