DeepSeek-V4 的 CSA + HCA 详解

说明

本文不基于 DeepSeek-V4 正式论文（作者手上没有该论文）。所有"公式"都是从 sglang 源码的计算语义反推、并逐条标注 文件:行号，可对照代码核验。
公式用 LaTeX 书写（在支持数学渲染的 Markdown 预览里查看）。
记号：点积，逐元素乘，对求和。
姊妹文档：docs/mla_explained.md（MLA）、docs/dsa_explained.md（V3.2 的 DSA）。
技术报告：arxiv.org/pdf/2606.19348

0. 血缘：三代注意力在解决什么

版本	机制	痛点	做法
V2	MLA	KV 太占显存	每个 token 的 KV 压成 512 维 latent
V3.2	DSA	长序列算不动	轻量 indexer 选 top- token，只算这些
V4	CSA + HCA	上面两个一起做	把历史 KV 压成"块"，再分两档处理

V4 的新思路：不再以"单个 token"为单位存 KV，而是把连续若干 token 压成"一个块"。压多狠、压完怎么用，分两档 = CSA 和 HCA。

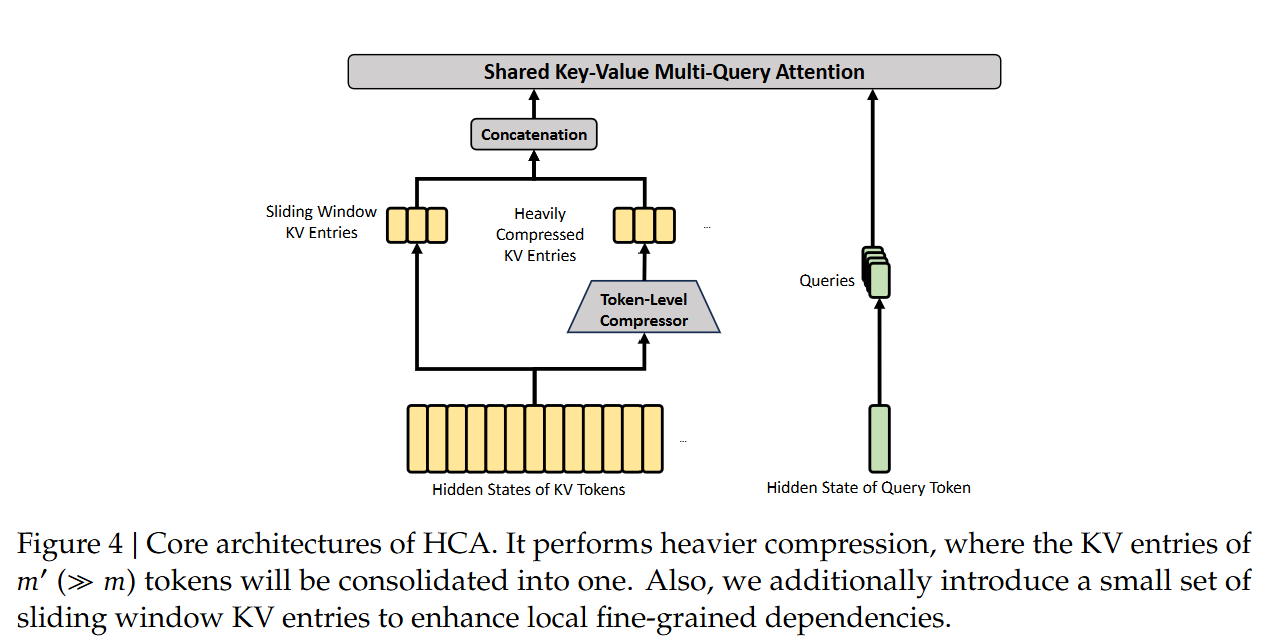

1. CSA 和 HCA 是什么

compressor.py:86 直接写死：

1 2	assert compress_ratio in (4, 128), \ "DSV4 supports CSA(4x) and HCA(128x) only"

CSA = Compressed Sparse Attention，压缩比 4x（代码里叫 c4）
HCA = Heavy Compressed Attention，压缩比 128x（代码里叫 c128）

分工（runtime.py:11-12, paged_prefill.py:17）：

	CSA (ratio=4)	HCA (ratio=128)
压缩比	4 token → 1 块	128 token → 1 块
保真度	高（压得轻）	低（压得狠）
用法	稀疏：块多，选 top-512	稠密：块少，全读 (all-committed)
带 indexer?	带 `C4Indexer`	不带

直觉：CSA 压得轻但块多 → 必须挑（top-）才划算；HCA 压得狠但块少 → 干脆全看也不贵。本质是"压缩率 vs 是否稀疏"的权衡。

关键：每一层只用其中一档（deepseek_v4.py:296-302）：

1
2
3

compress_ratio = config.compress_ratios[layer_id]  # 逐层配置
assert compress_ratio in [0, 4, 128]               # 0=稠密, 4=CSA, 128=HCA
self.compress_ratio = compress_ratio

所以 43 层里，有的层是 CSA、有的是 HCA、少数是 0（不压缩的稠密层）。

2. 压缩器 Compressor 的数学（CSA/HCA 共用）

CSA 和 HCA 用同一个 Compressor 类，只是 ratio 不同。干的事：把连续个 token 的 KV 压成 1 个压缩块。

重要订正：读了真正的池化 kernel（c4.cuh 的 c4_forward）后确认——它不是"sigmoid 门控加权求和 (GLU)"，而是一个小型 attention：在一个窗口上做 softmax 加权平均，权重来自 token 自带的 score 通道 + 位置偏置 APE。下面给正确形式，逐步过程见第 7 节。

代码结构（compressor.py:344-462）：

wkv_gate = Linear(dim -> 2 * coff * head_dim)   # 值 + 打分, 见下
ape      = Parameter[ratio, coff * head_dim]    # 块内位置偏置(可学习)
                                                # _apply_ape_hotfix reshape 成 [8, head_dim]
norm     = RMSNorm(head_dim)                    # head_dim = 512
coff     = 1 + (ratio == 4)                     # CSA coff=2(块间重叠), HCA coff=1(不重叠)

反推公式（设块覆盖 token ，或）：

(C-1) 投影，对每个 token （compressor.py:418-424）：

CSA（coff=2）劈成 4 段（c4.cuh:43-46 布局），每段宽：

半 = 这个 token 的 value（被池化的量）
半 = 这个 token 的 softmax logit（当权重用）
= 同一 token 的第二套独立投影，被邻块借用时才用（见第 7 节）

HCA（coff=1）只有，没有 overlap 份。

(C-2) 窗口内 softmax 注意力池化（c4.cuh:176-209），对 head_dim 的每个通道：

即加权平均，不是固定的平均池化；APE 给"窗口内第个位置"一个可学习偏置，注入块内顺序先验。

(C-3) 归一化 + RoPE（池化之后的独立 kernel，compressor.py:143-160）：

forward_compress = compress_forward（池化）再 compress_fused_norm_rope_inplace。

得到的 = 一个压缩块的 KV latent（512 维），写进 KV cache。CSA 的窗口是 8 个 token（本块 4 + 邻块 4，overlap），HCA 窗口就是块内的 128 个。逐步、带数字的完整过程见第 7 节。

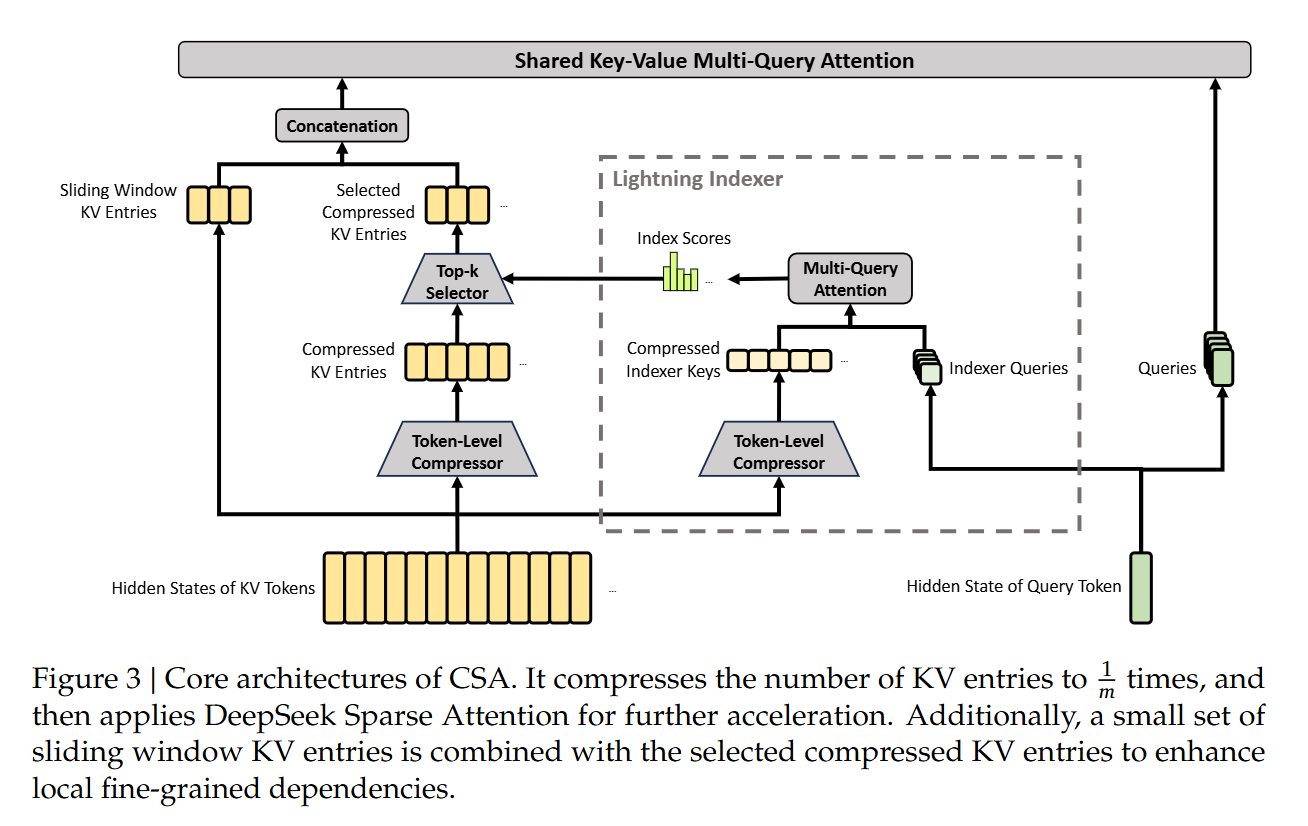

3. CSA 独有的 top-k：C4Indexer

HCA 压到 128x，块少，全读即可。CSA 只压 4x，块还很多，要再选 top-512。这个筛选器 C4Indexer 本质就是 V3.2 的 DSA lightning indexer，只是打分对象换成了"4x 压缩块"。

代码结构（indexer.py:655-688）：

n_heads      = index_n_heads  = 64
head_dim     = index_head_dim = 128
index_topk   = 512
wq_b         = Linear(q_lora_rank -> n_heads * head_dim)  # 复用 MLA 的 q_lora!
weights_proj = Linear(dim -> n_heads)                     # 每头权重 w
compressor   = Compressor(ratio=4, is_in_indexer=True, rotate=True)
                                                          # indexer 自己独立的一份 4x 压缩 key

公式（走 fp8_paged_mqa_logits + topk_transform_512, indexer.py:14,49）：

(CSA-1) 对 query token 和压缩块：

的第头（indexer.py:703）
= indexer 自己那份 4x 压缩块（indexer.py:678）
，带缩放（indexer.py:714,691）

这和 DSA 的完全同构，唯一区别：DSA 的是单个 token，CSA 的是 4x 压缩块。

(CSA-2) 选 top-512 块（topk_transform_512, indexer.py:14）：

4. 一层内怎么合并 KV（重要订正：每层两路，不是三路）

订正：每个"压缩层"内部是两个来源，不是三个。

近处：SWA 滑窗 → 最近 window_size=128 个 token，不压缩，精确
远处：压缩历史 → 更早的 token，压成块。这一档由本层 compress_ratio 决定：
- 本层是 CSA → 远处是 c4 块，且要选 top-512
- 本层是 HCA → 远处是 c128 块，全读

证据（runtime.py:7-12，描述同一层的 unified_kv 缓冲区布局）：

unified_kv[L] 布局:
  rows [0, swa_pages)   = SWA ring        <- 近处，精确
  rows [swa_pages, ...) = compressed K    <- 远处，压缩
      HCA(ratio 128): c128_page_indices   (二选一，取决于本层 ratio)
      CSA(ratio 4)  : c4_sparse_page_indices

一层的缓冲区 = SWA ring + 压缩块，压缩块只会是 c128 或 c4 之一。

关于 paged_prefill.py:17 那句 "(a) SWA, (b) CSA topk, (c) HCA all-committed"：那是这个统一 kernel 能处理的三种索引来源（跨不同层类型的能力清单），不是"某一层同时用三个"。CSA 层走 (a)+(b)，HCA 层走 (a)+©。

每层分类（最终结论）：

ratio	类型	KV 来源
0	稠密层	全历史精确注意力；仍是 MQA（`num_key_value_heads==1`, `deepseek_v4.py:305`），不是经典 MHA
4	CSA 层	SWA 近处（精确）+ c4 远处（top-512 筛选）
128	HCA 层	SWA 近处（精确）+ c128 远处（全读）

为什么每层都要配 SWA 近处？ 压缩会丢信息，最近的 token 对当前预测最关键，绝不能压。所以无论 CSA/HCA，都保留最近 128 个 token 的精确 KV；只有更早的历史才拿去压缩。近处保真、远处压缩，是长上下文压缩的通用套路。

一个 CSA 层 query 的输出（online-softmax 合并，paged_prefill.py:36-38）：

精 确 近 处 压 缩 远 处

HCA 层则是 SWA + 全部 c128 块。两路共享同一个在线 softmax 累加器，合并顺序不影响正确性。

attn_sink（V4 特有，deepseek_v4.py:385）：每头一个可学习的 softmax 分母偏置：

分母多出的相当于给 softmax 加一个"虚拟 token"，允许某些 query"谁都不太看"，长上下文里稳定数值，避免被迫把权重摊到无关的压缩块上。

5. 主注意力仍是 MLA 骨架

deepseek_v4.py:283-305：

1
2
3

num_key_value_heads == 1                       # 还是 MQA, 所有 query 头共享一份 KV
qk_nope_head_dim = 448, qk_rope_head_dim = 64  # 还是 nope/rope 分离(decoupled RoPE)
q_lora_rank = 1024, kv_lora_rank = 512         # 还是低秩 latent

所以 CSA/HCA 存进 cache 的那个，就是 MLA “压缩 latent + 共享 MQA” 在 V4 的载体，只不过 cache 单位从"1 token 1 条"变成"1 块（4 或 128 token）1 条"。MLA 管"每条 KV 怎么省着存/算"，CSA/HCA 管"多少 token 打包成一条、远处怎么筛"。

6. 三句话总结

Compressor（CSA/HCA 共用）把连续个 token 用"窗口 softmax 注意力池化（权重 = score+APE）+ norm+rope"压成 1 个 512 维块（C-1~C-3，详见第 7 节），是 CSA、是 HCA。CSA 窗口带 overlap（本块 4 + 邻块 4）。
CSA（4x）压得轻块多 → 用和 DSA 同构的 lightning indexer 选 top-512 块（CSA-1/2）；HCA（128x）压得狠块少 → 不筛全读。每层二选一（另有极少数 ratio=0 稠密层）。
每个压缩层用一个在线 softmax + attn_sink，合并两路 KV：SWA 精确近处 + 本层单一档压缩远处（CSA 或 HCA）；底座仍是 MLA 的 num_kv_heads=1 MQA + decoupled RoPE。

骨 架 分 档 压 缩 历 史 稀 疏 筛 选

7. CSA 压缩的逐步过程（overlap softmax 池化，kernel 级）

这是第 2 节 (C-1)~(C-3) 的展开，回答"4 个 token 怎么合成 1 个块、overlap 到底是啥"。依据：c4.cuh 的 c4_forward（L114-212）与 buffer 布局注释（L43-46）。

7.1 先破除一个直觉：不是相加平均

很多人以为压缩是。错。真实是一个 8-key 的小 attention：每个 token 自带一个 score（logit），过 softmax 得到数据依赖的权重，再对 value 加权平均。所以叫"注意力池化"。

7.2 每个 token 先被投影成 4 段（wkv_gate，CSA coff=2）

kv_score_input shape = （c4.cuh:71），最后一维：

每 段

同一个 token 过 wkv_gate 线性层，产出：

段	含义
kv	它作为"本块成员"时的 value
score	它作为"本块成员"时的 softmax logit
kv_overlap	它被"邻块借用"时的 value（另一套独立投影）
score_overlap	它被邻块借用时的 logit

注意：overlap 那份不是复制，是独立学出来的第二套表示。coff=2 就是这个意思。HCA（coff=1）只有，没有 overlap。

7.3 overlap 的真身：窗口 = 8 个 token = 本块 4 + 邻块 4

c4_forward 循环（c4.cuh:138-164）：

，is_overlap=true → 读上一个块的 4 个 token，用其 overlap 投影
，is_overlap=false → 读当前块的 4 个 token，用其 normal 投影

关键行：

1 2	const bool is_overlap = i < 4; // L144 src += (is_overlap ? 0 : overlap_stride); // 选 kv_overlap 段或 kv 段 (L161)

前 4 个来自上一块存储页（load_first_page / kv_score_overlap_buf），后 4 个来自当前块页（kv_buf）。所以第个压缩块实际"看"的原始 token 是：

邻 块 个 本 块 个

相邻两个压缩块共享中间 4 个 token → “块间重叠”，压缩后边界信息不被硬切断。

第一个块没有上一块：seq_len==4 特判（c4.cuh:166-174）把的 kv 清零、score 填 → → overlap 4 槽权重为 0 → 退化成只看本块 4 个。

7.4 APE：块内位置偏置（`[4,2d]->[8,d]` 那个 reshape）

score_bias（=ape）shape = （c4.cuh:52,407 强校验 8 行）。compressor.py 里 ape 原始，_apply_ape_hotfix：

1	ape = chunk(ape, 2, -1); ape = cat([ape0, ape1], 0) # [4,d] + [4,d] -> [8,d]

8 行 = 窗口内 8 个位置各自的可学习 logit 偏置，softmax 前加到 score 上（c4.cuh:187）：

作用：让模型学"块内靠后 token 更重要"之类的位置先验。这是"非平均"的第二个来源。

7.5 池化数学（`c4.cuh:176-209`，安全在线 softmax）

对 head_dim 每个通道：

即 softmax 加权平均：权重来自内容 score + 位置 APE，分母是 softmax 归一（非固定 8）。

7.6 归一化 + RoPE 是之后的独立 kernel

c4_forward 只输出。RMSNorm 和 RoPE 在另一个 kernel：forward_compress = compress_forward（池化）再 compress_fused_norm_rope_inplace。最终写回压缩池。完整三段流水线：

1
2
3

(1) wkv_gate 线性:   x_t -> [kv_overlap | kv | score_overlap | score]   每 token
(2) c4_forward:      8-token 窗口 softmax(score+APE) 加权平均 -> c_raw
(3) fused_norm_rope: RMSNorm + RoPE -> c_b

7.7 数字例子（head_dim 取 2 维、只看通道 0）

生成块（覆盖 token 4…7，借用 token 0…3）。各 token 的：

	token		score		token		score
邻块 (overlap)	t0	1.0	-2.0	本块 (normal)	t4	1.0	1.0
	t1	0.5	-1.0		t5	0.0	2.0
	t2	0.0	0.0		t6	3.0	0.0
	t3	2.0	0.5		t7	1.0	1.5

APE 通道 0 =

未 归 一

对比简单平均。可见权重被 score+APE 拉偏、分母是 softmax 归一、邻块也参与（权重小）。再过 RMSNorm+RoPE 得。

一句话：CSA 的 4→1 压缩 = 一个 8-key 注意力池化（本块 4 + 邻块 4），权重 = $每的块内位置$ ，最后 norm+rope 定型。

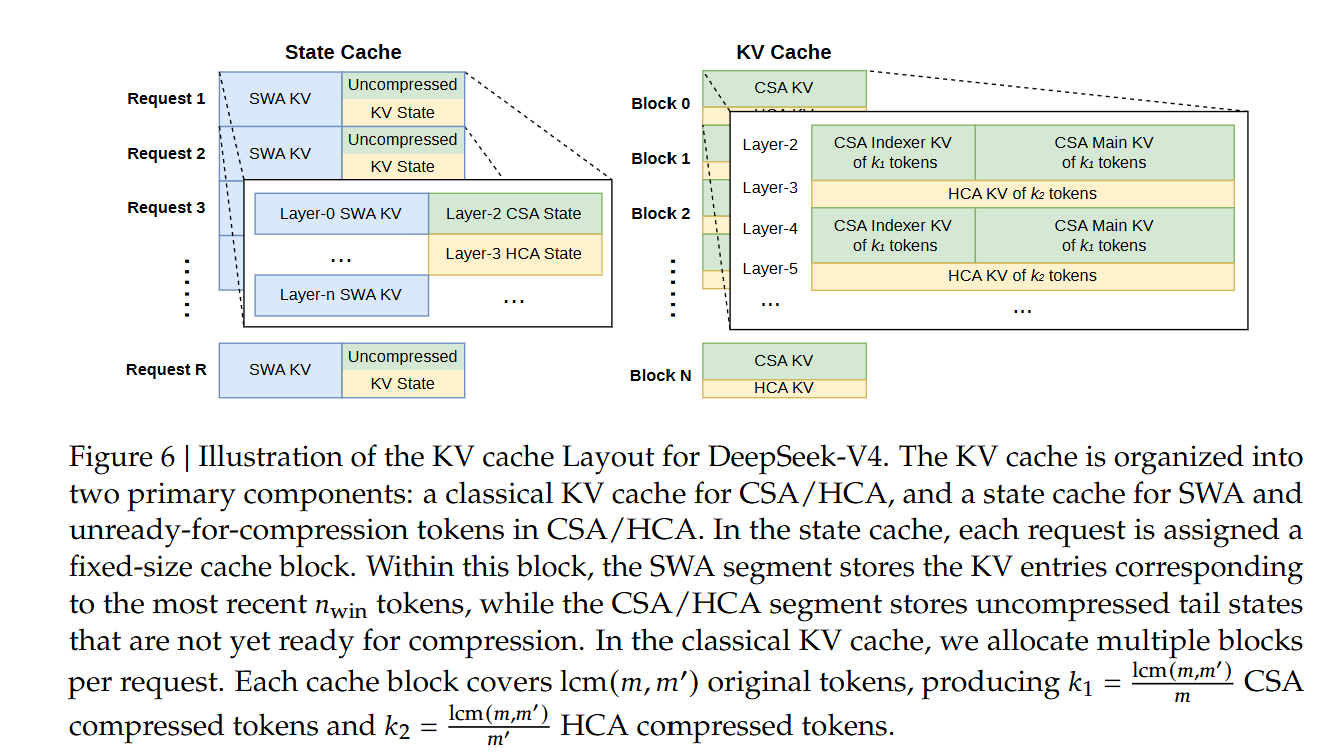

8. 分层 KV cache：同一段历史，多份不同精度

"分层"指的是：同一段历史 token，在不同的池里以不同精度/粒度各存一份，供不同层按需取用。不是一段历史只存一次。

三种精度（由近到远、由精到糙）：

池	粒度	谁用	特点
SWA 精确池	最近 window_size=128 个 token，1 token 1 条	所有压缩层的近处	不压缩，最贵最准
c4 压缩池	4 token → 1 块	CSA 层	块多、需 top-512 筛
c128 压缩池	128 token → 1 块	HCA 层	块少、全读

为什么要多份？ 因为不同层的 compress_ratio 不同（0/4/128），各层要读的粒度不同：CSA 层读 c4 块、HCA 层读 c128 块、任何压缩层的近处 128 token 读 SWA 精确池。每个压缩层 = SWA 近处（精确）+ 本层那一档远处（压缩），见第 4 节。

每 token 精确 KV 的字节账（deepseek_v4_memory_pool.py:109 断言）：

压缩后一个块也是 head_dim=512 级别的一条 latent，但代表 4 或 128 个 token → 这就是省显存的来源。

两种物理摆放：

分离池：SWA / c4 / c128 各是独立 tensor
统一池 unified_kv（DeepSeekV4UnifiedKVPool）：一层一个大 buffer

1
2
3

rows[0, swa_pages)   = SWA ring
rows[swa_pages, ...) = 压缩块(c4 或 c128, 取决于本层)
K_PER_BLOCK = {0:0, 4:32, 128:1}   # 一个物理块装几个逻辑压缩块

举例：一条 700 token 的序列，某 CSA 层要为最新 query 取 KV：

最近 128 token（573…700）→ SWA 精确池，逐 token 精确
更早 0…572 → c4 压缩池，压成个块，再用 C4Indexer 从中选 top-512（此处不足 512 则全取）
最终该层对 [128 精确 + 选中的 c4 块] 做一次在线 softmax

9. 状态环 state ring：块还没攒满时，压缩状态存哪

问题：压缩要"攒够个 token 才能出 1 个块"。可是解码是一个 token 一个 token 来的，攒到一半的中间状态放哪？答案：一个每 slot 的循环缓冲（ring），攒满一块就 flush。

类比：传送带 + 记账本

每来一个 token，就把它的记进"记账本"的下一格；
记满格（一块），就结算一次（做第 7 节的 softmax 池化），产出写进压缩池；
记账本这格清空，循环复用（所以叫 ring）。

代码（CompressStatePool, deepseek_v4_compress_state.py）：

# 非 online:
last_dim = 2 * (1 + overlap) * head_dim   # CSA overlap -> 4*head_dim
ring_size = c4 -> 8, c128 -> 128          # spec 时 16/256  [memory_pool.py:30-44]
# KVAndScore: 前半 kv, 后半 score; clear() 把 score 填 -inf(=还没写的位置权重0)
# 写状态: set_state_by_state_loc(state_loc, value) 然后把哨兵行[-1]清空

ring_size 就是"记账本一圈几格"：c4 一圈 8 格（含 overlap 那 4 格），c128 一圈 128 格。online c128 优化：不留 128 格 ring，只滚动维护聚合量，ring_size 塌成 1。

10. 地址翻译链：为什么 SWA 里的地址能算出 CSA 块地址

这是核心一问。块地址不是另存一张表，而是纯算术从位置推出来。

类比：同一个人在不同系统里有不同工号，但工号之间有固定换算公式。token 的"绝对位置"就是身份证号，各池里的地址是不同工号。

翻译链（create_paged_compressor_data, compressor.py:263-341）：

其中对齐到块起点：clip_down(pos) = pos // ratio * ratio。

为什么 swa_loc 能算出 state_loc、再算出块号？ 两条性质：

块号 $位置$ 是位置对齐的确定规则，同一块的个 token 落同一行；
状态环是 SWA 环的整数细分：当时，于是就是纯除法，不需要任何单独的分配表。

所以"SWA 地址 → CSA 块地址"只是几步整除/取模，算出来，省掉一张映射表。

地址翻译相关源码：

函数	位置
`translate_loc_from_full_to_swa`	`deepseek_v4_memory_pool.py:640-642`
`translate_from_swa_loc_to_state_loc`	`deepseek_v4_compress_state.py:146-152`
`translate_loc_from_full_to_compressed`	`deepseek_v4_memory_pool.py:165-246`

附：关键源码索引

主题	位置
CSA/HCA 只支持 4x/128x 断言	`compressor.py:86`
compress_ratio 逐层配置	`deepseek_v4.py:296-302`
Compressor 结构 (wkv_gate/ape/norm)	`compressor.py:344-462`
门控投影 kv_score	`compressor.py:418-424`
压缩池化 + norm+rope 融合	`compressor.py:143-160`
C4Indexer 结构	`indexer.py:641-688`
indexer query = wq_b(q_lora)	`indexer.py:703`
indexer 权重 = weights_proj(x)	`indexer.py:714`
top-512 变换	`indexer.py:14` (`topk_transform_512`)
unified_kv 缓冲区布局 (SWA+压缩块)	`runtime.py:7-12`
三种索引来源说明 (跨层能力)	`paged_prefill.py:7-17,36-38`
attn_sink 参数	`deepseek_v4.py:385`
MLA 骨架维度 (MQA/nope-rope/latent)	`deepseek_v4.py:283-305`
第 7 节: overlap softmax 池化 kernel
c4_forward 池化主体	`c4.cuh:114-212`
buffer 布局 \|kv_overlap\|kv\|s_o\|score\|	`c4.cuh:43-46, 66-69`
8 槽窗口本块4+邻块4 (is_overlap)	`c4.cuh:138-164`
score+APE 后 softmax 加权平均	`c4.cuh:181-209`
首块 seq_len==4 mask overlap	`c4.cuh:166-174`
window_len 上界 ratio*(1+overlap)	`compress.cuh:18-23`
ape reshape [4,2d]->[8,d]	`compressor.py:390-406` (`_apply_ape_hotfix`)
第 8 节: 分层 KV cache
每 token 584 字节断言	`deepseek_v4_memory_pool.py:109`
ring_size 表 (c4=8/c128=128, spec×2)	`deepseek_v4_memory_pool.py:30-44`
统一池 unified_kv / K_PER_BLOCK	`deepseek_v4_memory_pool.py:379-435`
第 9 节: 状态环 state ring
CompressStatePool / KVAndScore	`deepseek_v4_compress_state.py:16-159`
第 10 节: 地址翻译链
full→swa	`deepseek_v4_memory_pool.py:640-642`
swa→state	`deepseek_v4_compress_state.py:146-152`
full→compressed	`deepseek_v4_memory_pool.py:165-246`
paged compressor 地址生成	`compressor.py:263-341`
